Как сделать трубогиб своими руками

Бывает, что нужно согнуть металлическую трубу, но сделать это нечем. Человеческой силы не хватит, чтобы ровно сделать изгиб, при этом не повредив саму структуру. Для этого нужен инструмент – трубогиб, который продается в магазинах и строительном рынке. Но самостоятельно изготовить в гараже с минимумом оборудования возможно.


Даже бюджетные версии стоят больше, чем самодельные. А если самодельный трубогиб для профильной трубы вам нужен для конкретных работ и больше не потребуются – нет смысла покупать.

Что такое трубосгибатель и где  он нужен

Перед монтажом трубогиба для профильной трубы, нужно узнать о инструменте подробнее. Это старое оборудование, используемое для изгибания трубопроката. Почему нельзя это сделать обычной человеческой силой? Металл легко деформируется, если давление на него подается по бокам. Размаха человеческих рук просто недостаточно, чтобы было возможно деформировать трубу в конкретном участке трубопровода.

Станок для гибки профильной трубы своими руками не только правильно производит изгиб. Он точно определяет угол наклона. Параметры вы можете выставлять, в зависимости от конкретных нужд. Для этой процедуры не нужно прилагать много усилий.

Оборудование может изготавливаться из металла. Желательно брать сталь, так как она соответствует стандарту твердости и прочности, которые нам нужны. Алюминий имеет меньший срок эксплуатации. Но если других материалов под рукой нет – он подойдет. Точно нельзя использовать пластик, так как его прочности будет недостаточно, чтобы сопротивляться давлению металла.

Вы можете сделать оборудование под себя. Для самодельщика доступны сразу несколько видов, отличающихся по типу конструкции. Угол же можно фиксировать при сборке. Обычно, в заводских моделях он соответствует диапазону до ста восьмидесяти градусов.

Виды

Гибочный станок для профильной трубы даже в условиях гаража может быть нескольких видов. Можно использовать материалы, не нужные в быту.

Конструкционно, они имеют следующие отличия:

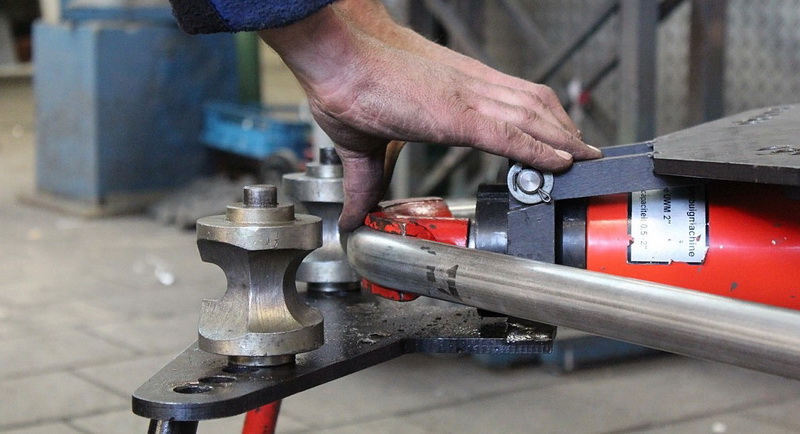

Гидравлические

Разновидность станка, работающая на силе жидкости. Позволяет сгибать трубопрокат с диаметром до 8 сантиметров, поэтому часто встречается на производстве. Для дома используется редко, так как такие показатели нам не нужны. Но при монтаже металлического трубопровода отопления будет полезным. Трубогиб гидравлический для круглой трубы тонкостенной не подходит, так как для него характерны слишком грубый способ деформации.

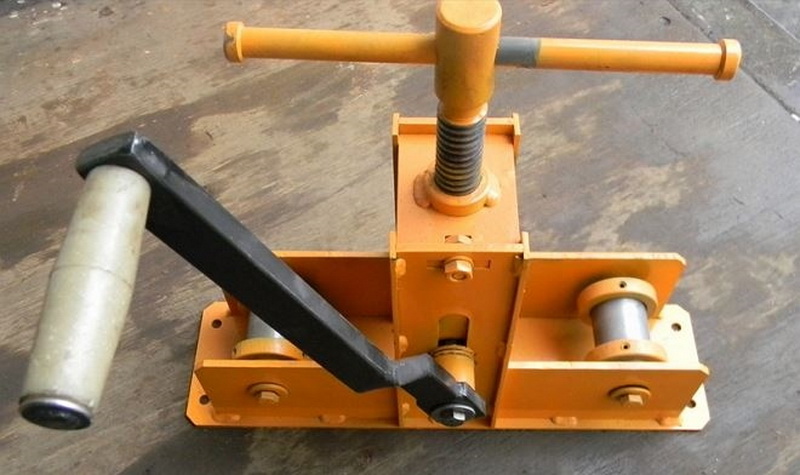

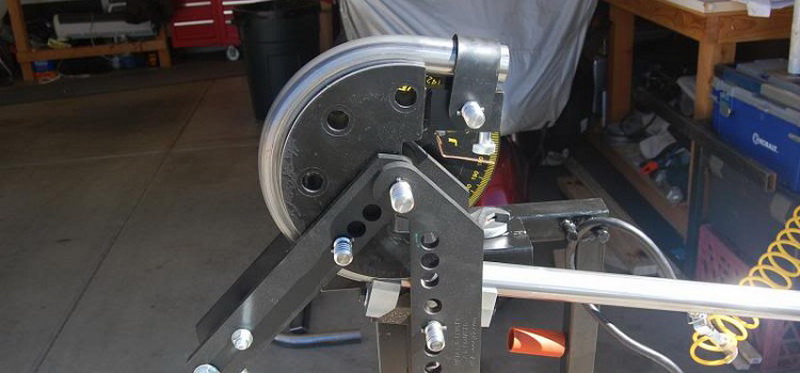

Ручные

Популярны для дома, но не могут использоваться для гибки широких труб. Простая конструкция построенная на элементарной физике. Компоненты для сборки есть у каждого в гараже. Подходят для не каленной стали, низкоуглеродистых ферросплавов, цветных металлов (алюминий, медь, различные виды их сплавов).

Читайте здесь:   Кормоизмельчитель: инструкция по подбору и советы экспертов какой агрегат подойдет для домашнего использования

Электромеханические

В самостоятельной сборке сложны, но имеют высокую производительность. Создают ювелирную точность, могут сгибать тонкостенные трубки, при этом без повреждения стенок.

Гибридные

Представляют собой совмещение электрических и гидравлических осей.

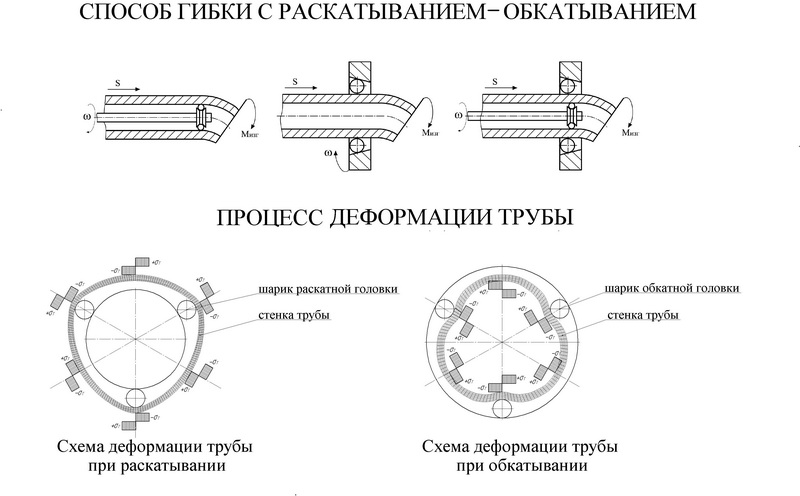

Методы сгибания

Дополнительно отличаются метод самого сгибания:

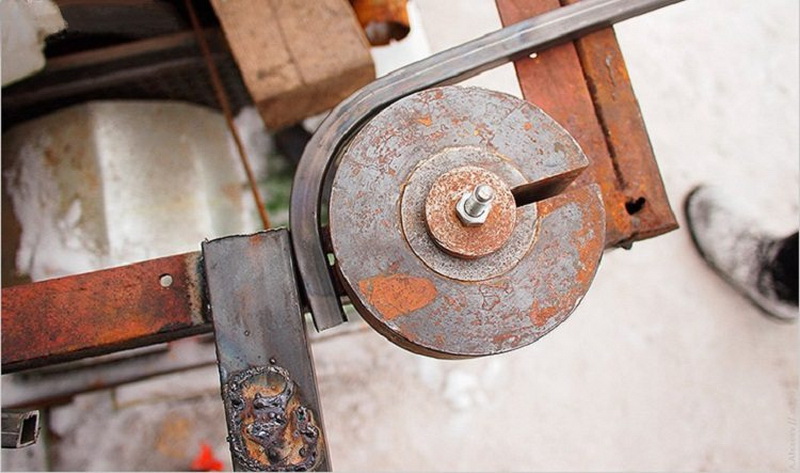

  1. Арбалет. Для изгибания используется заранее заготовленная форма, которая подходит под конкретный тип трубы. Профилегиб своими руками арбалетный – частый станок в гаражах.
  2. Пружина. Пружинный механизм, обеспечивающий не только качественный сгиб, дополнительно он еще и не создает деструктивных деформации.
  3. Сегментарный. Отличается тем, что сгибание происходит с помощью сегмента, перетягивающего трубу на себя.

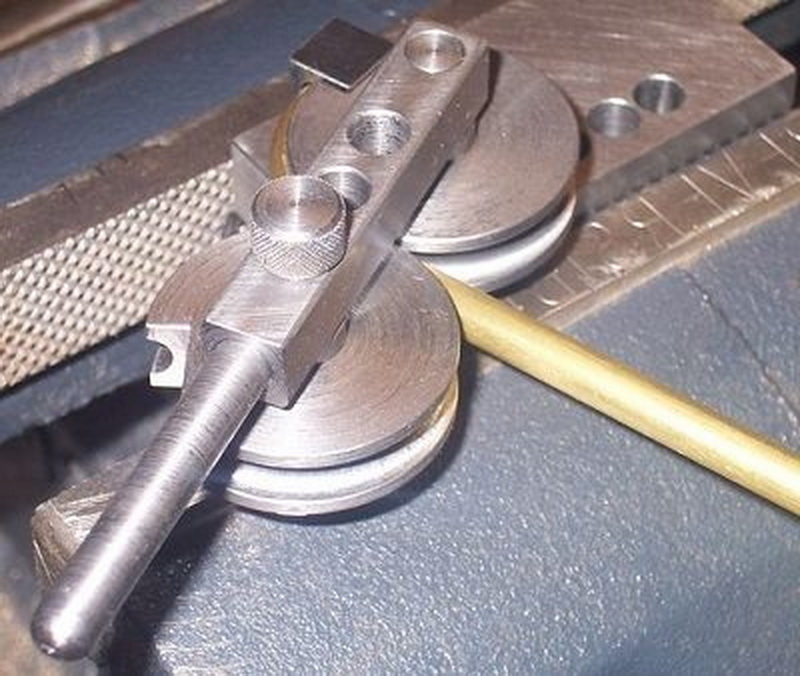

  4. Бездорновый. Деформация происходит путем наматывания профиля на валик.
  5. Дорновый. Механизм схож с предыдущим. Основное отличие – установка дополнительного наполнителя, который не дает образовываться гофре.

Необходимые материалы

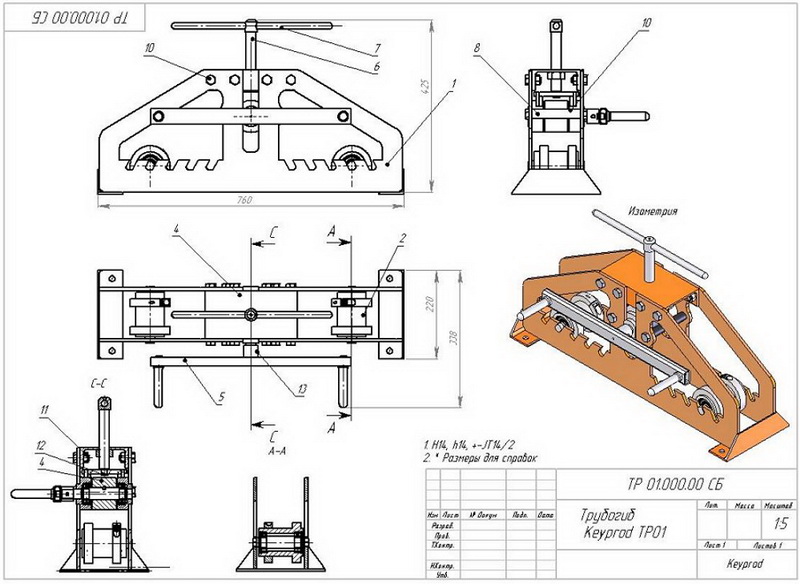

Трубогиб гидравлический для круглой трубы устроен элементарно. Можете использовать готовые чертежи, которыми наполнен интернет. Под Они есть под любые размеры гаража. Есть много конструкций, выбор которых определяется доступными материалами. Если вы не хотите ехать в строительный магазин и тратить деньги – поищите по закромам. Некоторые детали можно заказать у токарей и фрезеровщиков.

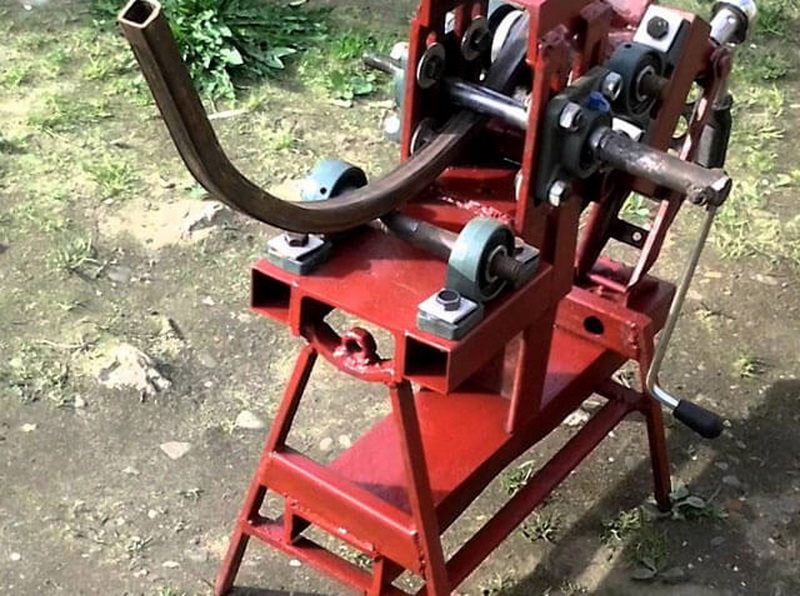

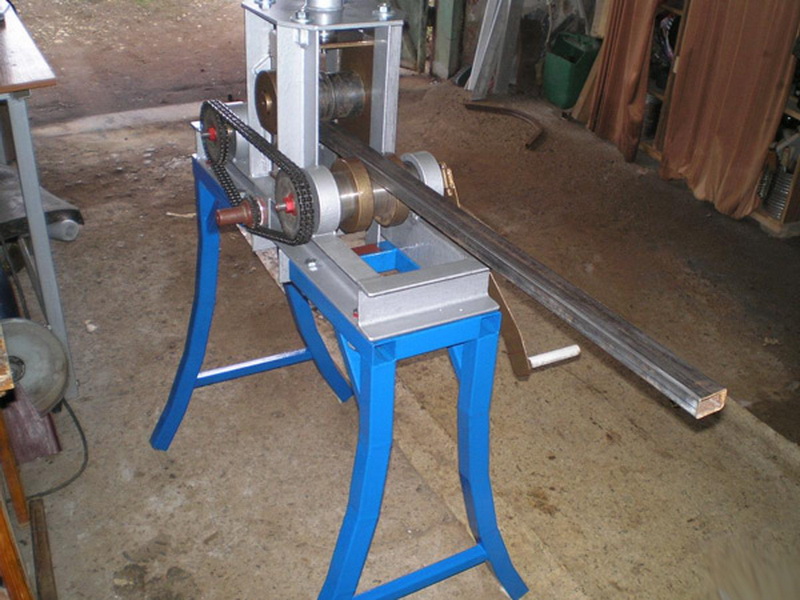

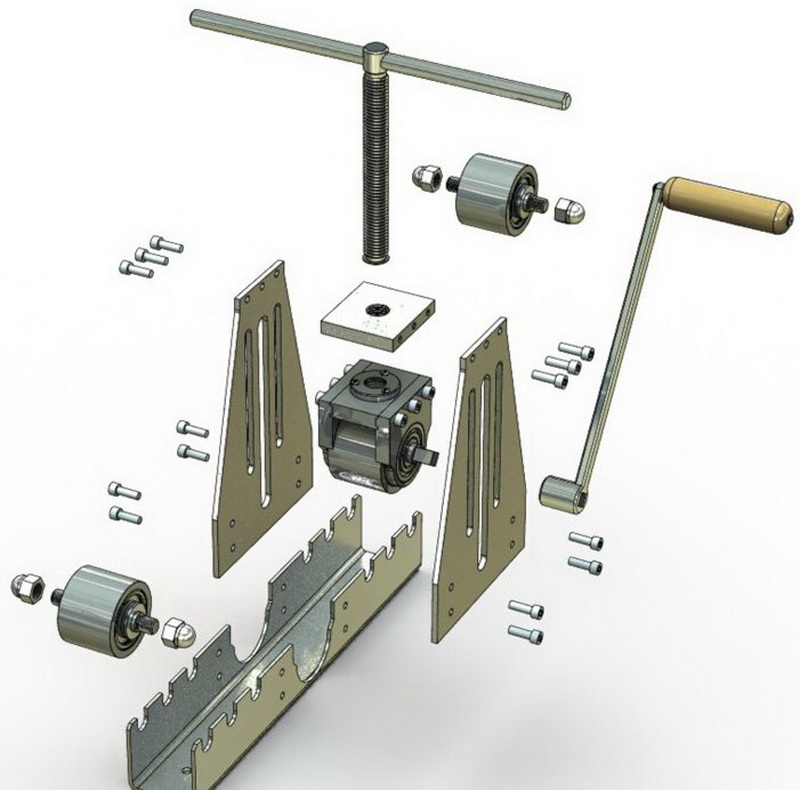

Часто, самодельщики выбирают фронтальную конструкцию, которая недорого стоит и доступна для сборки.

Она состоит из:

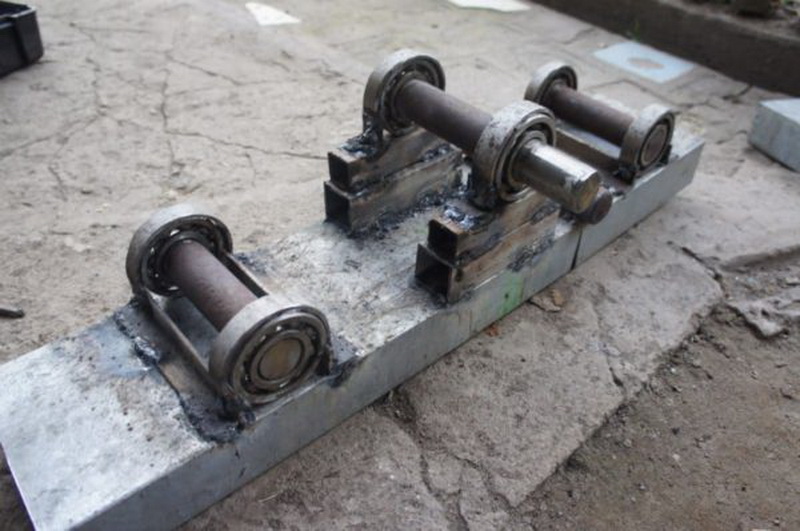

  • Три валика – металлических;
  • Цепь привода;
  • Оси для вращения;
  • Механизм движения, который и будет производить сгибание;
  • Металлический профиль, чтобы изготовить раму.

Самодельщики, в целях экономии, устанавливают валики из доступных материалов, как дерево, пластик или полиуретан. Проблемой здесь выступает теория резанья. Металл значительно прочнее и плотнее. Поэтому ролик может не выдержать давления и треснуть. Не нужно экономить и монтировать металлические.

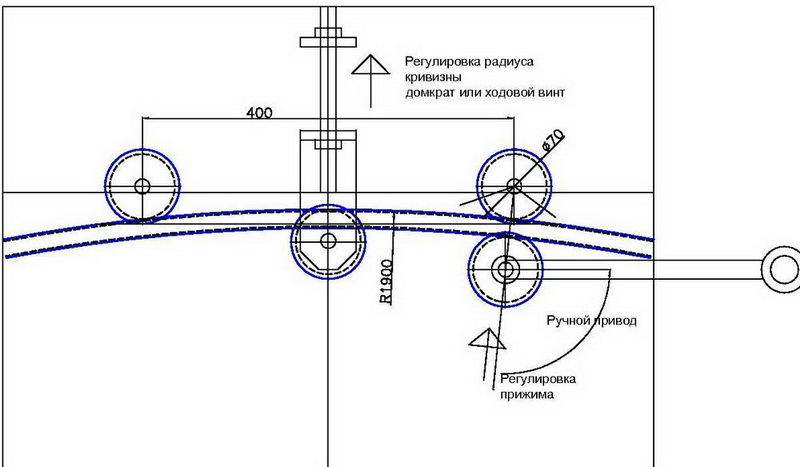

Чтобы понять, как трубогиб для профильной трубы своими руками производит сгибание – нужно разобраться в технологии. Часто, используются обычные разновидности вальцовок и прокаток. Они позволяют работать даже с тонкостенными трубками, не разрушая их и оставляя пригодными для использования.

Чтобы произвести изгиб, трубу нужно устанавливить между валиками. Далее, нужно повернуть ручку, после этого будет произведена деформация по заданным параметрам.

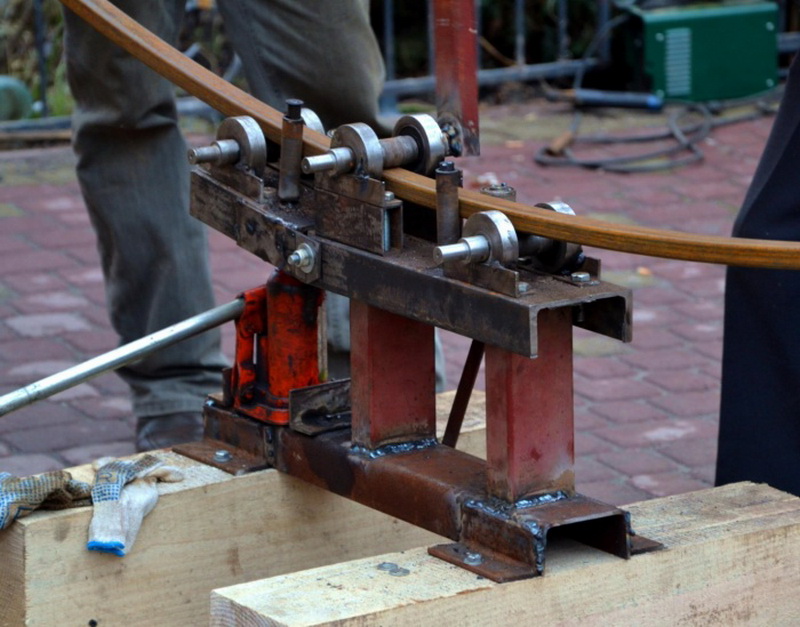

Можно сделать трубогибы для профильных труб из домкрата. Если он стоит в гараже – уже половина станка у вас уже готова. После сборки, домкрат можно достать.

Для этого вам потребуется:

  • Автомобильный домкрат;
  • Каркас;
  • Пружины (обязательно высокоточные);
  • Три ролика;
  • Цепь для привода;
  • Расходники.
Читайте здесь:   Дрель аккумуляторная: критерии подбора качественного устройства и обзор лучших моделей ведущих производителей

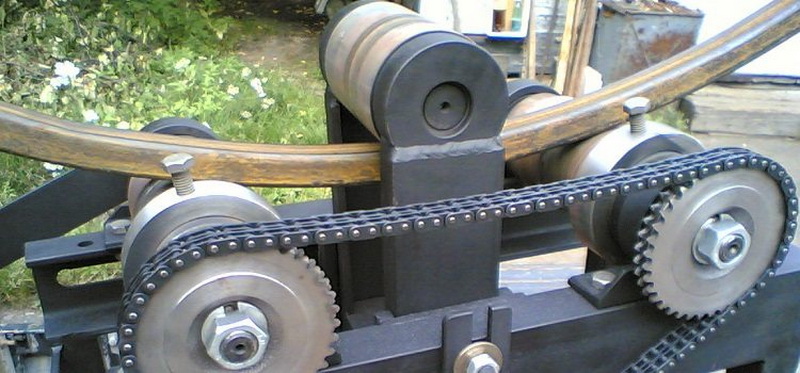

О том, как работает ручной профилегиб – можете посмотреть видео ниже. Для получения результата, установленную трубу сгибают с помощью валиков. Прокручивая ручку, в движение приводится приводная цепь, которая и производит сам изгиб.

Инструкция по изготовлению трубогиба

Производство сгибателя простое, если вы будете придерживаться следующих инструкций:

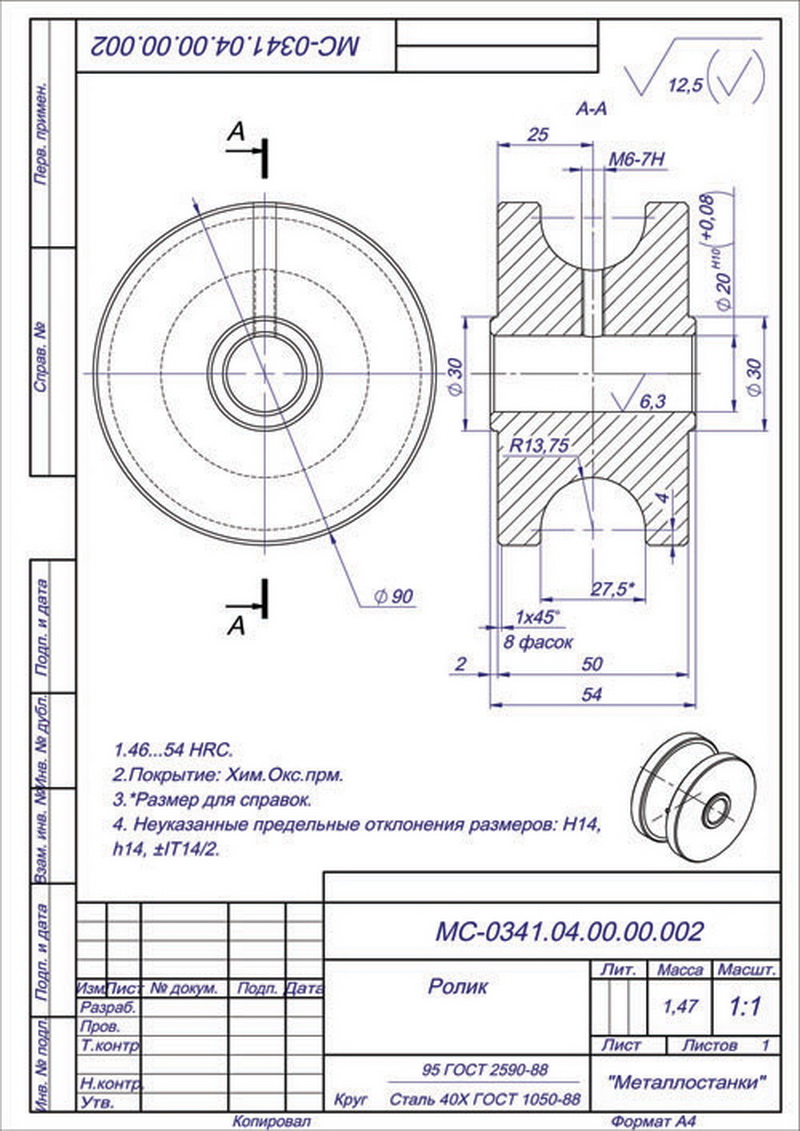

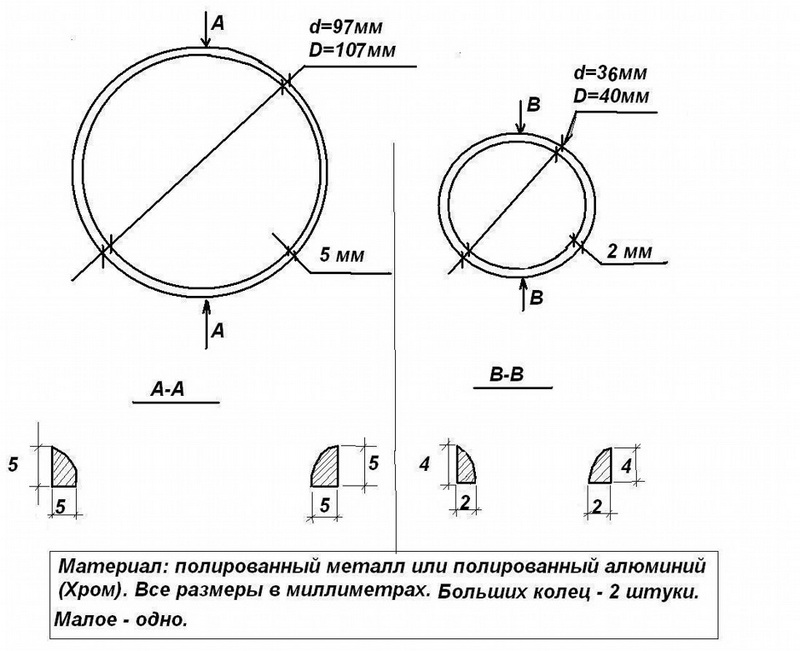

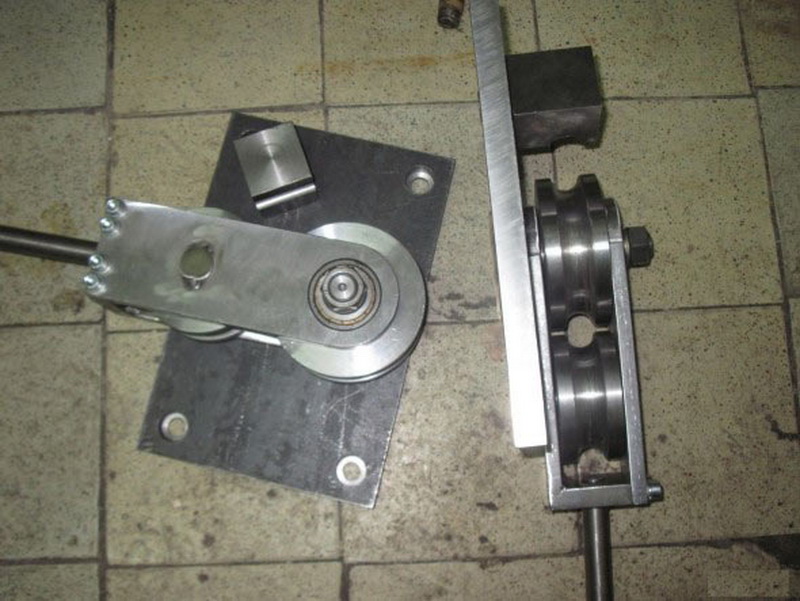

  1. К прижимному валу присоединяются шестеренки, подшипники и колечки, которые соединяются друг с другом с помощью шпонки. Перед сборкой, нужно составить тщательный чертеж, с прописанными показателями всех элементов. Часто их приходится вытачивать отдельно. Если вы не умеете пользоваться токарным станком – доверьтесь токарю. Всего вам потребуется три отдельных вала. 2. В кольцах делаются отверстия. Они понадобятся для пазов и резьбового соединения.
  2. Нужно установить полку. Лучше всего подойдет стальной швеллер, который обеспечит достаточный прижим вала.
  3. После этого потребуется собрать всю конструкцию. По возможности, используйте сварочный аппарат. Сварочное соединение – самое надежное решение. Оно не поддается вибрации. Если у вас нет сварочника, можно воспользоваться болтами. В некоторых местах потребуется перфорированные пластины из толстой стали.
  4. Предпоследний этап – монтаж полки. На него устанавливается, через пружину, прижимной ролик. По бокам монтируются остаточные ролики. На один из них крепиться ручка.
  5. В последнюю очередь устанавливается домкрат.

Отдельные нюансы:

  • Ролик устанавливается на полку, предварительно к которой приваривается гайка для пружины;
  • Натяжение требуется производить с помощью магнитного уголка, который в значительной мере выступает держателем;
  • Домкрат монтируется на навесную платформу (если хотите его использовать отдельно – используйте болтовые крепления).

Гидравлический трудогиб – инструкция

Трубогиб для металлопластиковых труб с гидравлической тягой можно также сделать самостоятельно. Недостаток – трудоемкость сборки.

Вам понадобится:

  • Домкрат с грузоподъемностью не меньше пяти тонн;
  • Башмачная платформа;
  • Валы;
  • Массивный швеллер;
  • Толстые стальные листы и расходники.

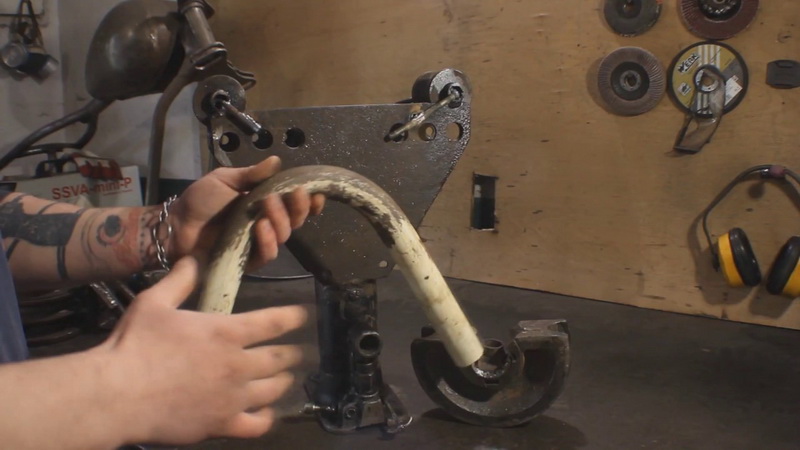

Для производства устройства, нужно в башмак установить гидравлический домкрат. Нужно правильно зафиксировать его с двух сторон. Для этого можно использовать сварочный аппарат или болты.

После этого давление на домкрат обеспечивает качественное изгибание трубы. Добившись требуемого угла, достаточно вынуть изделие и использовать по назначению. Чтобы изготовить устройство, нужно придерживаться следующего плана:

  1. Изготовите подробный чертеж. В нем нужно описать габариты каждого отдельного элемента. Их производство можно заказать у токаря.
  2. Нижняя платформа выступает площадкой для домкрата. Чтобы использовать его в дальнейшем – прикрутите болтами, а не сваркой.
  3. Ролики – важная часть конструкции. Проблемой его выступает то, что к ним выделяют строгие требования к точности. Их можно сделать самостоятельно. Башмак монтируется ниже, и их соотношение определяет допустимый угол изгиба.
Читайте здесь:   Клеевые пистолеты - лучшие инструменты для бытового применения. Новинки 2018 года и их характеристики

Изготовление компактного трубогиба улитки

Изделия из профильной трубы «Улитка» получила такое название потому, что выступает силовым шаблоном. Это трафарет, который нужен специально для получения правильной формы плоской спирали.

В процессе, трубка плотно прижимается к трафарету, образуя ровные спиральные формы. По своему дизайну, они напоминают машинки для закатки стеклянных банок.

Улиткой называют плоскую стальную пластику (толщина не менее четырех миллиметров). На нее устанавливается трафаретная часть в виде спирали. Проблема в том, что ее изготовления требуется, как минимум, фрезерный станок или хороший ручной фрезер. Нельзя обойтись без пропанового резака. Это разновидность горелки, которая позволяет нагреть металл и в дальнейшем его согнуть.

Заводские модели оборудованы системой штифтов и болтов. Каждая часть заменяема, что позволяет сделать разные изгибы.

Виды методов

Трубогиб для металлопластиковых труб – элементарный станок, работающий на одной механике. Станок незаменим для трубопровода, в том числе и толстостенного и металлопластикового. В нем можно работать с разными видами металла (сталь, алюминий, медь, цинк и их сплавы). Для большей производительности, участки сгиба можно предварительно довести до красна, чтобы отпустить металл, снять внутренние напряжения и сделать его более мягким.

Холодный метод

Распространен в гаражном мастерстве. Если нет паяльной лампы и горелки – им можно пользоваться. Из недостатков – требуется больше усилий. Холодный металл тверже, может треснуть. Поэтому подходит только для сырой стали и мягких цветных металлов. Безопаснее, в сравнении с горячим прокатом, так как не приходится работать с высокими температурами.

Горячий метод

Требует горелку и паяльную лампу. Нагрев снимает напряжение с металла и поэтому он становится более податливым, но это актуально только для тонкостенного трубопроката. Толстостенные трубки невозможно прогреть более чем на 300 градусов в условиях гаража.

Полезные советы

Вы узнали, как сделать трубогиб своими руками. Но лучше придерживаться несколько дополнительных советов:

  1. Чтобы работать с разными профилями труб – изготовьте съемные валы. Чтобы гнуть толстостенный прокат потребуются каленые валы. Можно подвергнуть обработке только вхний слой.
  2. Если труба соскальзывает при работе с шаблоном – установите закрепительные крючки по бокам.
  3. Чтобы сгибать трубопрокат большого диаметра с толстыми стенками – установите минимум три ролика, который будет достаточно для комфортной работы. Желательно, чтобы они были тверже сгибаемого материала. Для этого можно закалить поверхность стального валика.
