Как сделать токарный станок по дереву своими руками

Деревообрабатывающий станок для дома необходим в том случае, если нужно заготовить много круглых болванок, ножек для стола, различных цилиндрических изделий. Не в каждом городе есть токарь, у которого можно заказать проект, а покупать заводской станок по дереву jet  с копиром или корвет невыгодно.

Более выгодно сделать токарный станок по дереву своими руками и использовать его постоянно. Небольшой аппарат по характеристикам не будет уступать заводскому оборудованию и сможет обтесать небольшие бруски.

Делаем токарный станок своими руками

Основу каркаса будет выполнять различных металлолом. Его можно купить в приемке. Для проекта потребуется:

  1. Лом.
  2. Болгарка для распиливания металла.
  3. Сварочный аппарат. Подойдет недорогой инвертор, но лучше газосварка или полуавтомат.
  4. Краска, лак, преобразователи ржавчины.

Сам деревообрабатывающий станок своими руками состоит из:

  • Основание – станина;
  • Электродвигатель;
  • Передняя и задняя бабка;
  • Опора под стамеску.

Изготовление станины

Станина – основа, где соединяются все детали. От качества рамы зависит то, насколько устойчивым и надежным будет самодельный токарный станок по дереву. Подойдет уголок из углеродистой стали, толстостенная профильная труба или швеллер.

Кроме этого от размера станины зависит и допустимые габариты станка. Ширина станины для домашнего агрегата может быть в пределах 75-85 миллиметров. С помощью углошлифовальной машинки требуется отрезать 2 одинаковых отреза.

Мини станки для домашнего производства должны иметь достаточную точность, чтобы бабка перемещалась плавно, без задержек. Поэтому, после отрезания уголка, нужно установить его на брусок, чтобы они находились на одинаковой высоте. Между ними должно быть расстояние в 5 сантиметров. Для этого требуется использовать лекало. Можно вырезать его из металла или дерева. Возможно взять спичечный коробок – его длина составляет 50 миллиметров.

Теперь нужно установить поперечные перекладины, которые будут фиксировать станину. Они должны устанавливаться по бокам, чтобы обеспечить достаточную жесткость. Они вырезаются из того же уголка.

Одна перекладина приваривается в двадцати сантиметрах от левого края. Это будет основа для передней бабки. Точные размеры зависят от размера самого двигателя.

Сварка должна быть качественной. Шов нужно тщательно отчистить от шлака. Лучше использовать дорогие электроды.

Так как станок не подразумевает идеальной прецизионности, лучше его зафиксировать на столе. Для этого к основанию привариваются ушки с пазами для болтов. Если есть металлический стол, возможно станок приварить к поверхности.

Мотор для станка

Станок деревообрабатывающий многофункциональный для бытовой обработки не обойдется без электродвигателя. Можно взять недорогой мотор на разборке стиральных машин. Они обладают небольшой мощностью, невысокими оборотами, но станки по дереву для домашней мастерской могут обойтись и этим. Его достаточно для древесной бижутерии украшений, как кольца, бусины и броши.

Если токарный станок по дереву для домашней мастерской должен будет справляться с внушительными объемами, можно купить старые советские или немецкие двигатели, некоторые из которых до сих пор находятся в нулевом состоянии.

При покупке нужно обращать внимание на:

  1. Мощность. От этого зависит, как хорошо мини токарный станок по дереву справится с большими болванками, будет ли тормозить заготовку о резец. Лучше всего ориентироваться в интервал 1200 – 2000 ватт. Двигатели с меньшей мощностью подходят только для небольших заготовок.
  2. Фазность. Промышленное оборудование, в том числе и многие двигатели, работают от 3 фазной системы. Они могут подключаться и к обычной одновазной, но для этого требуется распаять промежуточную схему, типа «Звезда» или «Треугольник». Трехфазные моторы к 220 вольтам не подключаются.
  3. Наличие реверса. Это необязательно, но если потребуется финишная доводка дерева – он желателен. Если он присутствует, возможно установить кнопку, которая будет разворачивать вращение шпинделя в другую сторону.
  4. Возможность установить плату регулировки. Платы управления продаются отдельно. На них расположен мощный диммер, который позволит регулировать скорость вращения вала. Желательно, чтобы была возможность установить кнопку аварийного отключения, и плату плавного пуска (так мотор сможет прослужить дольше).

Самодельные станки могут работать с синхронными и асинхронными двигателями.

Прямой привод или ременная передача

Маленький токарный станок может иметь два типа передачи вращения. Наиболее простой – привод прямого действия. Он удобен потому что:

  1. Минимум дополнительных механизмов передачи. Заготовка насаживается на оси вала. Так можно добиться экономии на деталях и работе.
  2. Полная соосность, что позволяет избавиться от потребностей в регулировке и настройке передачи.

Но конструкция несовершенна:

При таком соединении потребуется переходная шайба, которую придется заказывать у токаря. Скорее всего, появятся большие биения, портящие вид заготовки. Особенно это касается широких болванок.

Настольные станки для деревообработки могут быть и на ременной передаче. Отличие заключается в том, что двигатель находится в стороне. Отдельно от него располагается ось на подшипнике. Между собой они соединяются с помощью резинового ремня. Этот способ используется в промышленных станках. Для обработки дерева подойдет ремешок и шкив с тремя ручьями.

Передняя и задняя бабка

Бабки – элементы управления станком. Они создают крепление заготовки. Передняя бабка всегда находится в фиксированном положении. Здесь находится вал двигателя, патрон и, в отдельных случаях, элементы управления. Задняя осуществляет движения по горизонтали.

Передняя бабка токарного станка держится на сварном шве. Он должен быть достаточно прочным, чтобы выдержать вибрации, поглотить возможные биения, возникающие во время кручения.

Представляет собой «П» образную деталь с закрытой передней стороной. К бокам приваривается подшипник, внутри которого устанавливается шпиндель двигателя. В некоторых случаях ее можно сделать съемной на болтах. Если самодельные станки имеют ременную передачу – легче открутить гайки и снять бабку, если нужно менять патроны и держаки.

Для крепления заготовки без патрона, используется шпиндель с 3 штифтами. Они устанавливаются через подшипник и к нему идет ремень от двигателя. Если предполагается использования прямой передачи, то в передней стенки бабки делается отверстие под подшипник. Во внутреннее кольцо подшипника вставляется вал двигателя и уже на него крепится шайб.

Задняя бабка токарного станка передвижная и к ее прецизионности выдвигаются повышенные стандарты. Можно купить копир для токарного станка по дереву вместе с бабкой. Там уже присутствуют элементы крепежа. Но с копиром цена будет выше.

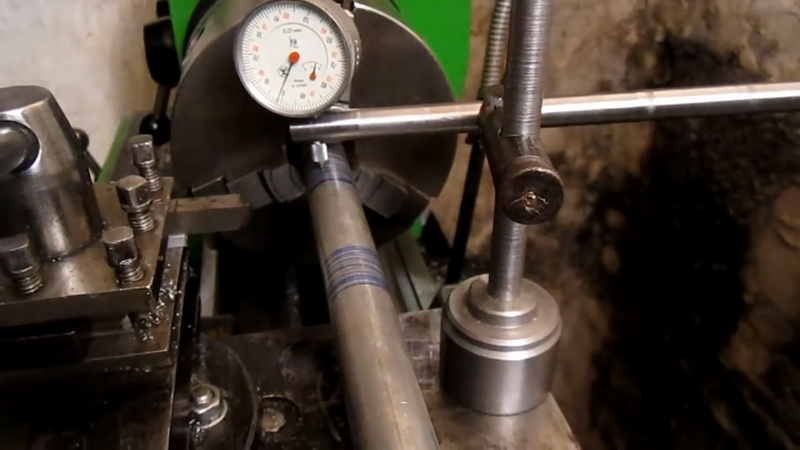

Они оба устанавливаются на станину. При установке требуется соблюдать соотношение центров. При небольших сдвигах одной оси относительно другой появятся сильные биения. Монтаж упрощается с копиром, но тогда требуется собирать токарный станок по дереву под него.

Подручная опора

Дома сложно изготовить с направлениями по нескольким осям. Наиболее простой метод – установка опоры в усредненном положении.

Лучшая опора получится из толстого стального уголка, который ставится в соответствии с осевым направлением бабок. Для управления по высоте можно воспользоваться длинной гайкой, которая вваривается в низ уголка. Регулировка осуществляется путем перемещения шпильки.

Резцы по дереву

Основных резцов для дерева 2: мейсель и рейер. Они схожи со стамесками, но обладают другим углом заточки и формой режущей части.

И их возможно сделать самостоятельно. Лучшим материалом для этого служат старые советские напильники. Из-за стесанной насечки они стоят недорого.

Инструкция изготовления мейселя в домашних условиях:

  1. Мейсель – это плоский резец, имеющий скошенное лезвие. Для него потребуется широкий напильник, с которого нужно снять насечку с помощью болгарки. Ковка здесь не требуется, поэтому можно сразу переходить к подготовке лезвия. Оно должно быть срезано под углом в 75 градусов и заточено под 25. Кромку следует закалить. Это можно сделать с помощью простой бензиновой горелки. Термическая обработка в соответствии с марочником стали для У12.
  2. Рейер – полукруглый резец, для изготовления которого требуется ковка. Напильник нужно обжечь, нагреть и отбить. Придать изгиб можно с помощью соответствующего металлического прута. Нужно сделать обжиг и произвести заточку лезвия. Вручную это сделать невозможно и придется прибегнуть к наждаку. Термическая обработка производится в соответствии с марочником для стали У12.

2 резцов достаточно для работы с большинством заготовок. Токарные резцы – инструмент дорогой, купить его можно только в соответствующих столярных магазинах.
